主頁首頁 > 中文 > 新聞中心 > 企業(yè)新聞 >

鋅合金機(jī)加工工藝

發(fā)布時(shí)間：2017-11-17 20:43

文章來源：admin

閱讀次數(shù)：次

鋅合金知識(shí) 　

　以鋅為基礎(chǔ)加入其他元素組成的合金稱之為鋅合金。鋅合金的主要添加元素有鋁、銅、鎂等，鋅合金熔點(diǎn)低，在385°C溶化，容易壓鑄成型，鑄造性能好，可以壓鑄形狀復(fù)雜、薄壁的精密件，熔化與壓鑄時(shí)不吸鐵，不腐蝕壓型，不粘模，鑄件表面光滑。鋅合金有很好的常溫機(jī)械性能和耐磨性，在大氣中耐腐蝕，也可進(jìn)行表面處理，如電鍍、噴涂、噴漆。

　　安富達(dá)目前采用國際知名品牌優(yōu)質(zhì)Zamak 3、 Zamak 5和Zamak 2號(hào)合金，其中Zamak5占絕大多數(shù)。在11年我們又開發(fā)了ZA-12 高鋁鋅基合金產(chǎn)品的制造工藝。

Zamak 2：用于對(duì)機(jī)械性能有特殊要求、對(duì)硬度要求高、耐磨性好，尺寸精度要求一般的機(jī)械零件；
Zamak 3：良好的流動(dòng)性和機(jī)械性能。應(yīng)用于對(duì)機(jī)械強(qiáng)度要求不高的鑄件；
Zamak 5：良好的流動(dòng)性和更好的機(jī)械性能。應(yīng)用于對(duì)機(jī)械強(qiáng)度有一定要求的鑄件；

ZA-12：良好的尺寸穩(wěn)定性，但流動(dòng)性較差。應(yīng)用于壓鑄尺寸小，精度和機(jī)械強(qiáng)度要求很高的工件。

-----------------------------------------------------------------------------------------------------------------------------------------------

鋅合金原材料

標(biāo)準(zhǔn)合金成分	鋁	銅	鎂	鐵	鉛	鎘	錫	鋅
Zamak2	3.8～4.3	2.7～3.3	0.035～0.06	<0.020	<0.003	<0.003	<0.001	余量
Zamak3	3.8～4.3	<0.030	0.035～0.06	<0.020	<0.003	<0.003	<0.001	余量
Zamak5	3.8～4.3	0.7～1.1	0.035～0.06	<0.020	<0.003	<0.003	<0.001	余量
ZA-12	8.2～8.8	0.9～1.3	0.02～0.035	<0.035	<0.005	<0.005	<0.001	余量

-----------------------------------------------------------------------------------------------------------------------------------------------

鋅錠檢測(cè)
安富達(dá)鎖業(yè)對(duì)采購回來的每個(gè)批次的鋅合金，都需要進(jìn)行抽樣檢測(cè)，測(cè)試其主要元素能夠達(dá)到標(biāo)準(zhǔn)要求，保證產(chǎn)品的性能及強(qiáng)度

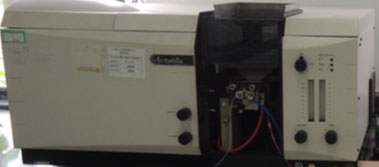

原材料檢測(cè)：原子吸收分光光度計(jì)

-----------------------------------------------------------------------------------------------------------------------------------------------

熔煉工藝
安富達(dá)采用中央熔爐方式：適合批量連續(xù)生產(chǎn)，其優(yōu)點(diǎn)是能夠始終保持鋅合金溶解液溫度，更好的滿足壓鑄工藝的標(biāo)準(zhǔn)要求，從而保證產(chǎn)品不出現(xiàn)疏松、冷隔現(xiàn)象，同時(shí)亦可保證材料成分均勻性，確保產(chǎn)品機(jī)械強(qiáng)度和性能不受影響。

普通壓鑄機(jī)自帶熔爐，適合小批量生產(chǎn)。但有著很大的缺點(diǎn)，由于壓鑄機(jī)自帶熔爐容積有限，在加鋅錠時(shí)會(huì)隨著鋅錠的溶解導(dǎo)致熔煉溫度下降，滿足不了壓鑄工藝要求，導(dǎo)致產(chǎn)品內(nèi)部出現(xiàn)疏松、冷隔現(xiàn)象，降低產(chǎn)品機(jī)械性能和強(qiáng)度。

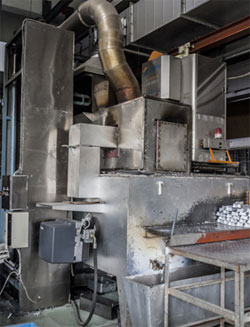

鋅合金中央熔爐

-----------------------------------------------------------------------------------------------------------------------------------------------

壓鑄工藝
在壓鑄成型方面，我們使用國際知名品牌熱室壓鑄機(jī)，其中30噸2臺(tái)、50噸級(jí)5臺(tái)、88噸級(jí)11臺(tái)、138噸1臺(tái)、168噸級(jí)2臺(tái)，188噸1臺(tái)、200噸1臺(tái)，先進(jìn)的壓鑄設(shè)備保證了產(chǎn)品的表面質(zhì)量和鑄件的致密度。
人工操作，無論如何控制，都會(huì)存在人為疏忽造成的問題，介于此安富達(dá)聯(lián)合知名的自動(dòng)化生產(chǎn)廠家對(duì)壓鑄機(jī)進(jìn)行了自動(dòng)化改裝，從而保證壓鑄產(chǎn)品質(zhì)量的一致性。隨著公司的發(fā)展，12年開始我們又增加了自動(dòng)噴霧機(jī)、自動(dòng)取件機(jī)械手等壓鑄機(jī)周邊設(shè)施，自動(dòng)化程度進(jìn)一步提高，產(chǎn)品質(zhì)量也更加穩(wěn)定。
　　我們把壓鑄工藝揉入到模具制造和模具設(shè)計(jì)中，培養(yǎng)和引進(jìn)壓鑄技師，保證鑄件出模合格率在99.5%以上。我們注重壓鑄過程控制，加強(qiáng)首檢、巡檢、自檢和入庫檢驗(yàn)，保證鑄件入庫合格率100%。

自動(dòng)取料機(jī)械手

-----------------------------------------------------------------------------------------------------------------------------------------------

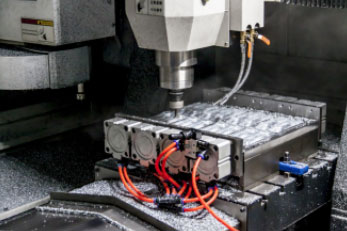

鋅合金機(jī)加工工藝
機(jī)加工的方式直接影響零件的質(zhì)量和產(chǎn)品的穩(wěn)定性，安富達(dá)80%的產(chǎn)品采用自動(dòng)加工設(shè)備和加工中心一次加工多道加工工序的加工工藝，避免多次裝夾誤差的積累，導(dǎo)致降低產(chǎn)品的質(zhì)量和一致性。
